数显表
主要特点：兼容输入22种信号
单片机智能化
报警控制参数可设定
变送输出参数可多种选择
主要指标：
●测量范围: -1999- 9999
●测量精度: 0.5%FS +1字
◆供电压: AC220(土10%)
●使用环境:温度0- 50C.相对湿度s 85%
#电源功耗:≤5W
产品描述
一、主要特点
◆兼容输入22种信号
热电阻: Pt100 Cu5o
热电偶: S/R/B/K/N//E/J/T 井带自动冷端温度补偿。
标准信号: 0- 10mA/4-20mA/0- 5V/1-5V
线性非标信号: 0- 100mV0--4000以内，任意信号可按输入信号与对应量程设定
◆单片机智能化
零点和放大倍数可手动调整，长期使用线性无漂移。
全部参数可按要求自由设定。
◆报警控制参数可设定
最多可带因路控制继电器输出s
每路继电器的报訾值和四差可分别设定。
每路继电器的输出方式可自由设定(上限报警或下限报警)
◆变送输出参数可多种选择
变送输出类型: 0- 10mA/4- 20mA/0-5V/15V
变送范围可自由设定。
具有多种标准串行双向通讯功能。
配置智能采集器和Windows Xp平台的组态软件，可实现上位机联网。
二、主要指标
●测量范围: -1999- 9999
●测量精度: 0.5%FS +1字
◆供电压: AC220(土10%)
●使用环境:温度0- 50C.相对湿度s 85%
#电源功耗:≤5W

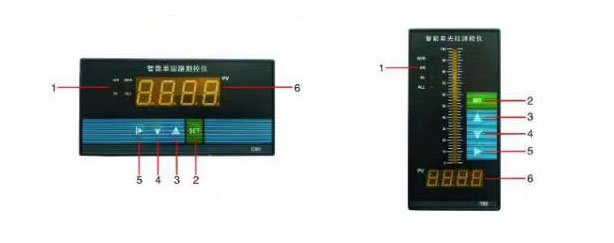

三、面板说明(以160“80面板为例)
1)指示灯AH灯亮，上限继电器输出: AHH灯亮，上上限继电器输出; AL灯亮，下限继电器输出; ALL灯亮，下下限继电器输出。
2)功能键
3)加健
4)减键
5)移位储
6)测量与功能菜单显示窗口

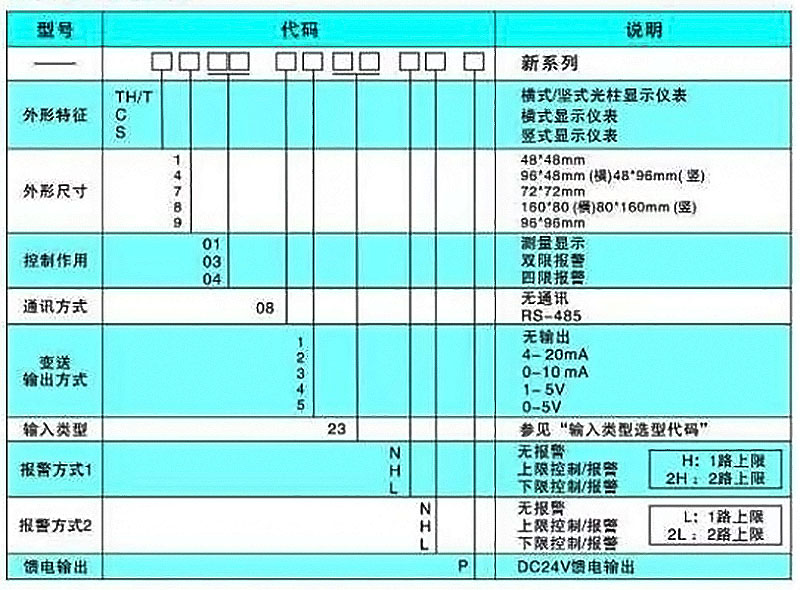

四、型号定义
五、输入类型选型代码(与参数Sn对应）
| 代码 | 输入类型与测量范 围 | 代码 | 输入类型与测量范围 | 代码 | 输入类型与测量范围 |
| 00 | S (0~1600C) | 08 | Pt100(-200℃~850℃) | 16 | mV非标信号(0-100mV) |
| 01 | R(0~1600℃) | 09 | Cu50(-50℃~150℃) | 17 | 电阻非标信号(0-4000 ) |
| 02 | B(200~1800℃) | 10 | 0~5V( -1999~9999) | 18 | 频率非标信号(0-3000Hz ) |
| 03 | K(0~1300℃) | 11 | 1~5V( -1999~9999) | 19 | 0~5V开方(- 1999~9999) |
| 04 | N(0~1300℃) | 12 | 0~10V( -1999~9999) | 20 | 1~5V开方(- 1999~9999) |
| 05 | E(0~800℃) | 13 | 0~10mA( - 1999~9999) | 21 | 0~10mA开方(- 1999~9999) |
| 06 | J(0~650℃) | 14 | J(O~ 650℃) | 22 | 4~20mA开方(- 1999~9999) |
| 07 | T (- 200℃~400℃ ) | 15 | 4~20mA( - 1999~9999) | 23 | 全切换输入 |
